АирФойл Дизайнер пдеск® 3.1
Усовершенствованная система программного обеспечения для проектирования геометрии лопаток турбомашин
Более эффективный контроль за процессом проектирования геометрии лезвия
Turbomachinery design software
pdesk® Version 3.1
Better control for the blade geometry design process
pdesk® представляет собой развитую систему программного обеспечения для проектирования геометрии лопаток турбомашин. pdesk® дает инженер 100% контроль на различных параметров и физических свойств. С pdesk® вы можете найти оптимальную конструкцию со всеми расширенными функциями, включенных в следующем поколении турбинного и самолетов. pdesk® содержит набор параметрических геометрии представи-ставлений и настраиваемый интерфейс адаптера к вашему стандарту компании. pdesk® включает в себя методы параметрического штабелирования, подгонка, сглаживанию формы лопастей, модификаций аэродинамических поверхностей и радиальной параметризацию. А правила вариант дизайна, подключение к базе данных на основе, интерфейсы к большинству систем САПР и пакетов CFD и оптимизации функций образуют полную систему. С помощью интерпретатора командной строки, языка сценариев и интерфейса программирования (API) вы можете сделать систематические изменения в многоступенчатом среде.
Все это приходит с комфортным и удобным графическим пользовательским интерфейсом 3-D графики. Стандартные участки для кривизны поверхности, толщины и распределения угла развала колес включены, а также множество различных типов секций представлений потока включая (м, г * тета), (т ‘, j) и декартовы (х, у) конуса раскручивания. Полученная геометрия и расчетные физические свойства отображаются немедленно. Пользователь может проектировать лезвие на произвольное число секций 2-D на произвольных определяется поток-поверхностей. Секции могут быть интерполированы, сдвинуты, скрученные, вращают и т.д. В различные точки зрения сюжета вы можете указать все данные параметров секций и сегментов. Программное обеспечение pdesk® является полностью объектно-ориентированным и работает на всех основных аппаратных платформах. Все данные поверхности раздела и поток может быть отображен, заказано и модифицирована в табличной форме. Модификации могут быть сделано либо на геометрии или на соответствующих контрольных точек сплайн.
Гибкость в проектировании охватывает все приложения Turbomachinery, такие как HP и LP турбин, компрессоров, вентиляторов, подающих и отводящих направляющих лопаток. Различные правила для роторов и статоров и различных диапазонов работы включены в вариант “дизайна, основанной на знаниях».
интерфейсы Геометрия
открыт адаптер STEP, сплайн-интерфейсы для основных CAD-систем (CATIA, UG, CADDS, Pro / E) pdesk® имеет интерфейс XML.
Системные Требования
UNIX платформ (SUN, SGI, HP), Linux, Windows 7,8,10
pdesk® Обзор продукта
Просмотр 2D
2 различные точки зрения с видом на мастер-секции плюс дополнительные 3 свойства просмотров Стандартные свойства – Толщина – Поверхностные искривления – Распределение Camberangle – Горло и область горла распределение Интерактивная изменение зрения функциональность Увеличить Различные системы координат: (т, г, тета), (м ‘, PHI), (т, г * тета), декартово (х, у) конуса обмотки, (г, г * тета) Произвольные streamsurfaces (точечными или полиномиальное описание), конусы

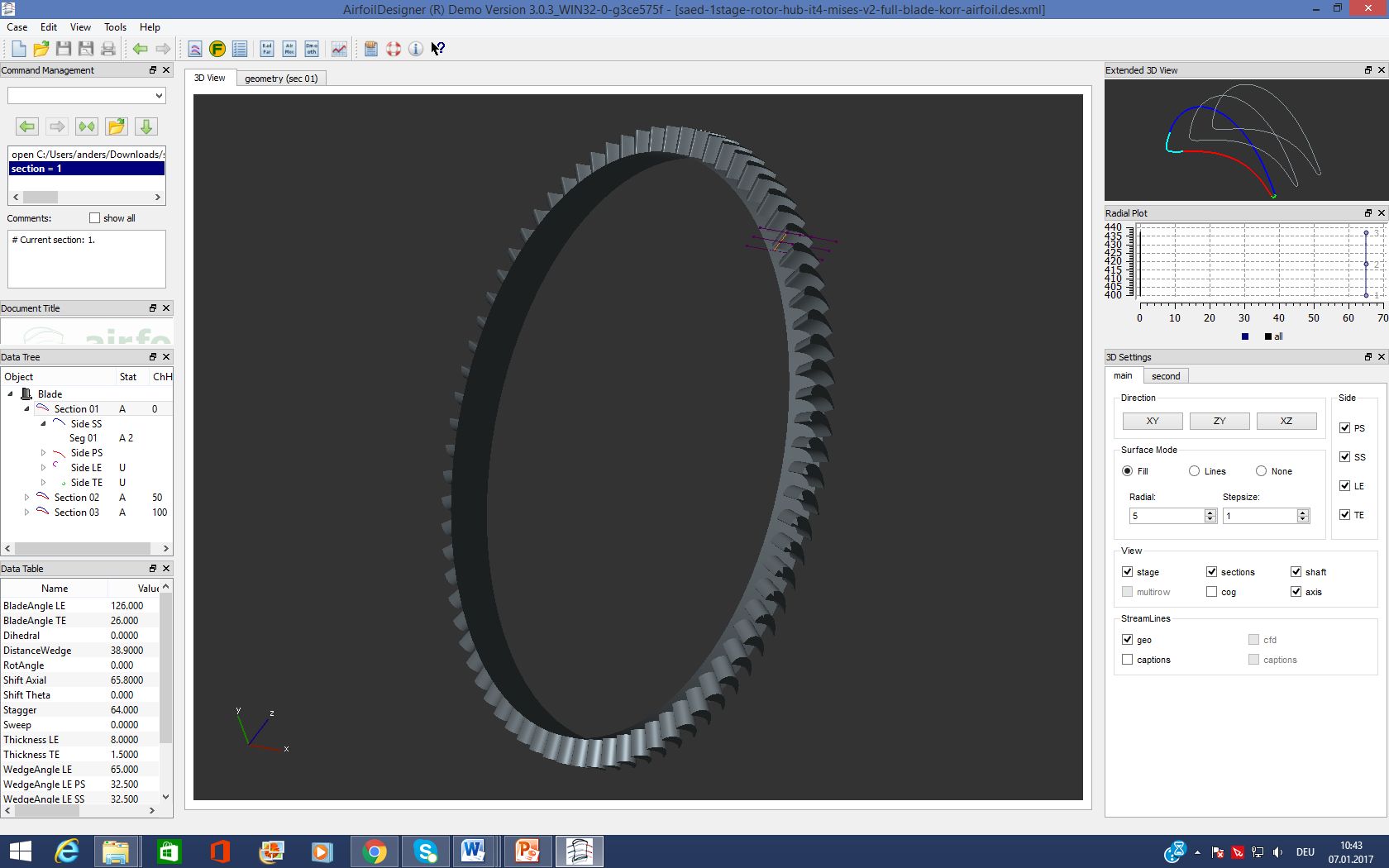

Просмотр 3D
одно лезвие, streamtube линии, Степень, сегменты Просмотр свойств: свет, затенение контрольные точки активный / пассивный секции секции выделения или сегменты разделов
Параметрический дизайн
Интерактивная изменение основных геометрических параметров Интерактивная изменение глобальных свойств (количество лопастей, осевое и окружное смещение) Место существующих данных Изменение распределения толщины Модификация горла Изменение кривизны распределения / свойств Различные типы геометрии Радиальная интерполяция потока на поверхности раздела Копировать / Вставить / Переместить / Интерполяция секций потока Есть / функциональные возможности Undo
Походные Значения
Одновременное отображение и расчет различных производных величин
Аэродинамические данные
Относительное число Маха на входе Относительное число Маха на выходе Подача воздуха / угол выхода Заболеваемость, Отклонение Choke маржа Эффективное Горло
Геометрические свойства
Максимальная толщина Позиция максимальная толщина Толщина отношение / аккорд, Горло, глотка область Задняя поверхность прогиба Меридиональной и осевой аккорд Расстояние на входе / выходе Различные варианты обеспечения непрерывности в радиальном направлении и векторная трубка размер Раздел
Менеджер данных
Перечень параметров для секций и боковых segmens Список производный значение для секций и боковых segmens Список Глобальные свойства координаты контрольной точки B-сплайна
I/O интерфейсы ввода
STEP, NetCDF, ASCII Форматы с требованиями заказчика 2-D CFD (Мизеса) 3-D CFD (свободный) – плановый 3-D FEM (ANSYS, и т.д.) – планируется интерфейс XML
адаптеры
Различные адаптеры для разных типов представления геометрии: – B-сплайн параметризация (Стандарт: 28 параметров) – Эрмита Сплайн представление Степень 5 (20 параметров) – Сегментированные Эрмита Сплайн представление степени 5 (Переменное число параметров; на 4 сегмента: leding / ведомой край, на стороне всасывания / давления, в общей сложности 42 параметров, может быть расширяться произвольно)
оптимизация
Различные процедуры оптимизации для обратного проектирования и оптимизации геометрических характеристик в соответствии с геометрическим, а также функциональные требования, основанные на оценке целевых функций для аэродинамических характеристик, механических свойств и т.д. Некоторые специальные функции могут быть введены, например. линейное распределение кривизны для всасывающей стороне компрессора аэродинамического профиля и т.д.
Параметрический Stacking
Параметрический модуль штабелирования для систематического внедрения 3D штабелирования функций
Укладываемого по определяемой пользователем кривой в радиальном или окружном направлении возможно.
Аэродинамический Модификации
модификации структурных механических параметров
Радиальная параметризация
настроить основные параметры и подгоночных параметров в соответствии с определенными ограничениями полиномиальной аппроксимации
Радиальное лезвие сглаживания и интерполяции
Сглаживание радиальных распределений дизайна (мастер) параметров Различные сплайн-опции: – B-сплайн, приближение / интерполяция – Линейная интерполяция / экстраполяция Идентификация / Ремонт разбросанными секций Интерполяция к новому потоку поверхностей Обзор графики, подробные графики отдельных радиальных распределений
дизайн на основе правил
Правила, основанные дизайн и пакет анализа для системного анализа, анализа трендов и полуавтоматической генерации высокопроизводительных поверхностей высокого качества лезвий для ступеней и полных компонентов. Модуль не входит в стандартный комплект поставки pdesk®.
Интерпретатор командной строки
Все интерактивные функции, могут быть обработаны с помощью командной строки язык скриптов Пакетный режим установка для автоматизированных прогонов программы API (интерфейс прикладного программирования)
Plotview
Просмотреть все данные параметров секций и сегментов сторон
